發布日期：2022-04-22 點擊率：67
LM1875為單片30W集成功率放大電路。它的主要特性：最大輸出功率為30W（8歐），開環增益90dB，總諧波失真0，02%，功率帶寬為70kHz，最大電流容量3A，供電電壓范圍為15-20V。
（1）穩定性。閉環增益在10dB或稍大于10dB使用時，電路工作最穩定。和其它大電流放大器件一樣，當因布線不當造成輸出與輸入之間產生耦臺時，會出現自激。可在3腳、5腳與地之間加入0.1uF的退耦電容。
電路的輸出可直接與揚聲器連接（不安全）也可通過電容與揚聲器耦臺。并在輸出與地之間加入平衡網絡，用1歐電阻與0.22v.F電容串聯。
（2）保護：正常應用時，工作電流限制在4A左右，當輸出管加上高電壓時，則降低最大電流，以確保安全。
LM1875在驅動非線性的電抗性負載時，例如裝有保護繼電器的揚聲器時，由于電感反動勢的作用，可能使負載上的電壓擺幅超過電源電壓，導致晶體管損壞，一般電路常用反向電壓泄放二極管以保安全，這就是所謂的SOA保護。LM1875內裝有SOA保護電路，確保電路安全。
（3）過熱保護。LM1875內部設有先進的過熱保護電路，當管芯溫度達到170℃時，電路自動停止工作。當溫度降至145℃時，又重新工作。此后若溫度再度上升時，只要升到150℃時，即停止工作。這樣即使在持續故障下也能保證過熱保護的可靠性。

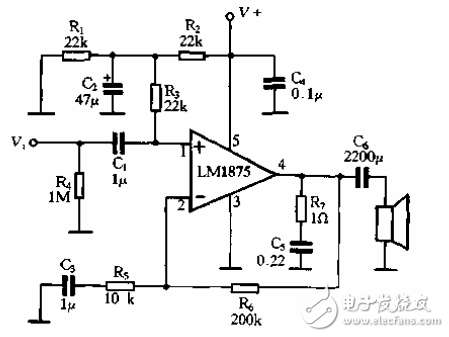

下圖是單電源供電電路圖：
TDA2040是單片集成音頻放大器，AB類模式運行。該集成電路還內置電路短路保護和熱關機和更多的可以從單電源操作過于。該放大器可提供12瓦到8歐姆揚聲器。
電路中的IC是有線，以經營從汽車12V線。電容C7是輸入直流去耦電容和R4提供反饋。網絡由電阻R5和電容C5提供高頻率穩定度和防止振蕩的機會。電容C6夫婦的IC輸出到揚聲器。C2和C1是電源濾波器。

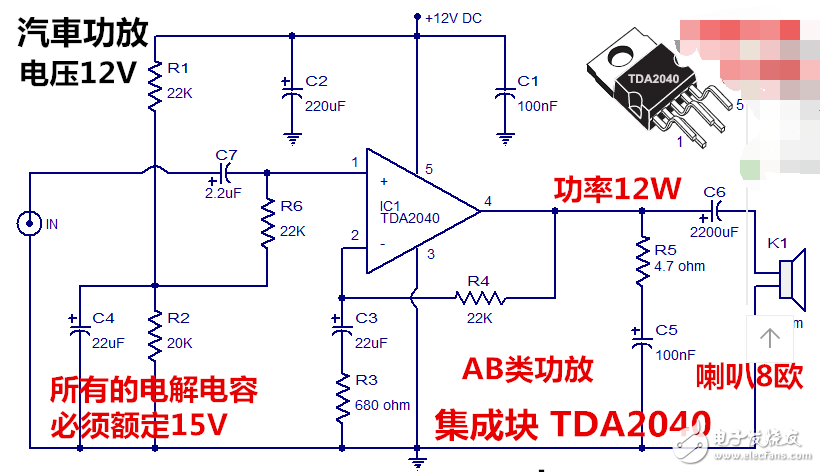

車音響電路采用TDA2040的電路圖

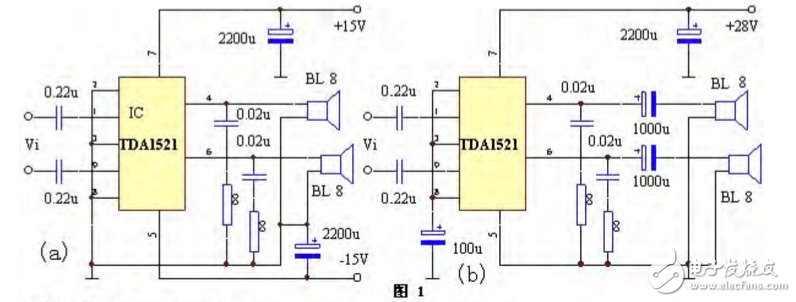

TDA1521A制作功放電路，具有外圍元件少，不用調試，一裝就響的特點。適合自制，用于隨身聽功率接續，或用于改造低檔電腦有源音箱。TDA1521A采用九腳單列直插式塑料封裝，具有輸出功率大、兩聲道增益差小、開關機揚聲器無沖擊聲及可靠的過熱過載短路保護等特點。TDA1521A既可用正負電源供電，也可用單電源供電，電路原理分別見圖1（a）、（b）。雙電源供電時，可省去兩個音頻輸出電容，高低音音質更佳。單電源供電時，電源濾波電容應盡量靠近集成電路的電源端，以避免電路內部自激。制作時一定要給集成塊裝上散熱片才能通電試音，否則容易損壞集成塊。散熱板不能小于200&TImes;100&TImes;2mm3。

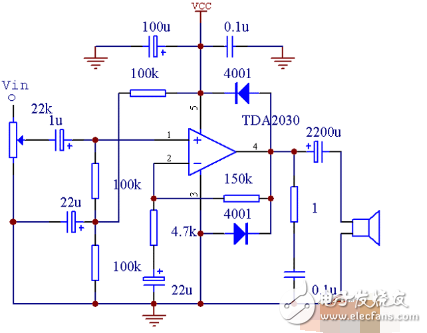

TDA2030A為單聲道功放集成電路如下。

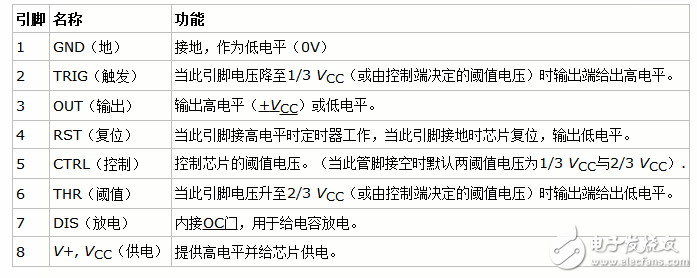

555定時器的功能主要由兩個比較器決定。兩個比較器的輸出電壓控制RS觸發器和放電管的狀態。在電源與地之間加上電壓，當5腳懸空時，則電壓比較器C1的同相輸入端的電壓為2VCC/3，C2的反相輸入端的電壓為VCC/3。若觸發輸入端 TR 的電壓小于VCC /3，則比較器 C2 的輸出為 0，可使 RS 觸發器置 1，使輸出端 OUT=1。如果閾值輸入端 TH 的電壓大于 2VCC/3，同時 TR 端的電壓大于VCC /3，則 C1 的輸出為 0，C2 的輸出為 1，可將 RS 觸發器置 0，使輸出為低電平。
在單穩態工作模式下，555定時器作為單次觸發脈沖發生器工作。當觸發輸入電壓降至VCC的1/3時開始輸出脈沖。輸出的脈寬取決于由定時電阻與電容組成的RC網絡的時間常數。當電容電壓升至VCC的2/3時輸出脈沖停止。根據實際需要可通過改變RC網絡的時間常數來調節脈寬。
輸出脈寬t，即電容電壓充至VCC的2/3所需要的時間由下式給出：
雖然一般認為當電容電壓充至VCC的2/3時電容通過OC門瞬間放電，但是實際上放電完畢仍需要一段時間，這一段時間被稱為“弛豫時間”。在實際應用中，觸發源的周期必須要大于弛豫時間與脈寬之和（實際上在工程應用中是遠大于）。
雙穩態工作模式下的555芯片類似基本RS觸發器。在這一模式下，觸發引腳（引腳2）和復位引腳（引腳4）通過上拉電阻接至高電平，閾值引腳（引腳6）被直接接地，控制引腳（引腳5）通過小電容（0.01到0.1μF）接地，放電引腳（引腳7）浮空。所以當引腳2輸入高電壓時輸出置位，當引腳4接地時輸出復位。

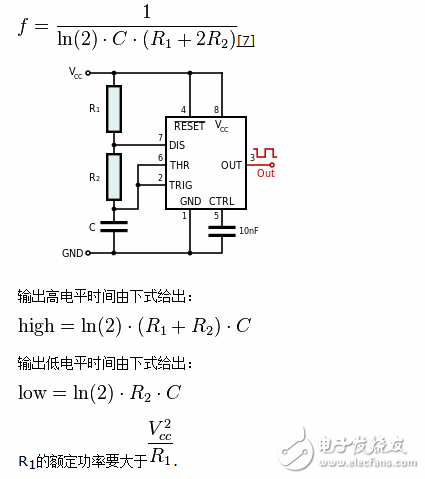

無穩態工作模式下555定時器可輸出連續的特定頻率的方波。電阻R1接在VCC與放電引腳（引腳7）之間，另一個電阻（R2）接在引腳7與觸發引腳（引腳2）之間，引腳2與閾值引腳（引腳6）短接。工作時電容通過R1與R2充電至2/3VCC，然后輸出電壓翻轉，電容通過R2放電至1/3VCC，之后電容重新充電，輸出電壓再次翻轉。
無穩態模式下555定時器輸出波形的頻率由R1、R2與C決定：
對于雙極型555而言，若使用很小的R1會造成OC門在放電時達到飽和，使輸出波形的低電平時間遠大于上面計算的結果。
為獲得占空比小于50%的矩形波，可以通過給R2并聯一個二極管實現。這一二極管在充電時導通，短路R2，使得電源僅通過R1為電容充電；而在放電時截止以達到減小充電時間降低占空比的效果。

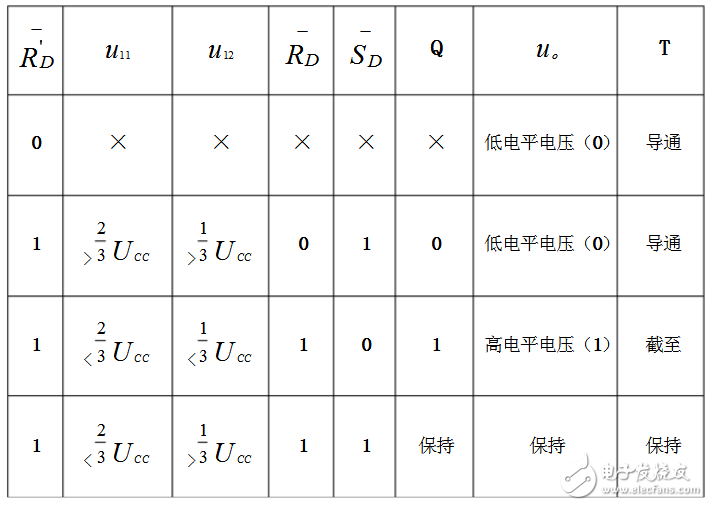

CB555定時器的工作原理可列表說明：

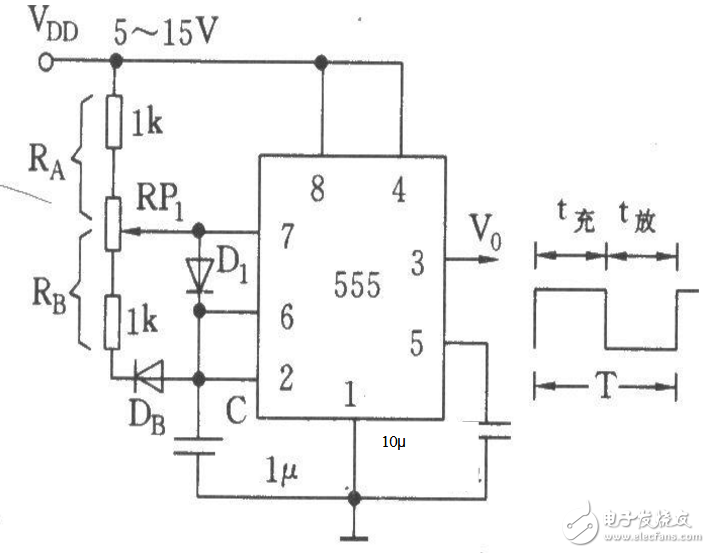

空比可調的方波信號發生器電路圖
圖 利用CB555定時器設計方波電路原理圖

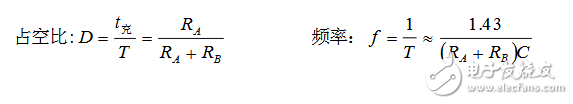

占空比可調的方波信號發生器分析如圖2所示，電路只要一加上電壓VDD，振蕩器便起振。剛通電時，由于C上的電壓不能突變，即2腳電位的起始電平為低電位，使555置位，3腳呈高電平。C通過AR、D1對其充電，充電時間CRtA7.0?充。壓充到閾值電平2/3VDD時，555復位，3腳轉呈低電平，此時C通過Dl、RB、555內部的放電管放電，放電時間CRtB7.0?放。則振蕩周期為放充ttT。
這是一個無線電信號線路和電視的最有用的方波發生器項目。方波是最適合用于測試信號的中頻（IF）地帶，將通過中頻變壓器沒有任何衰減，不管是什么電路的調諧頻率。555TImer是配置非穩態運行，這意味著它將觸發本身作為一個多諧振蕩器自由運行。計時元件電阻R1，R2和電容器（C1-6）在此圖中顯示的值，產生的六個頻率1Hz的，10HZ，100HZ，1KHZ，如果你想產生一個可變頻率10kHz到100kHz您可以用一個100K的迷你系列10K電阻微調電位連接，68K電阻。這方波振蕩器的電子項目，可提供5至18伏直流輸出電壓從電源供電，但通常建議使用9伏直流電源。
AFJDo2uG0Q674.png"/>
